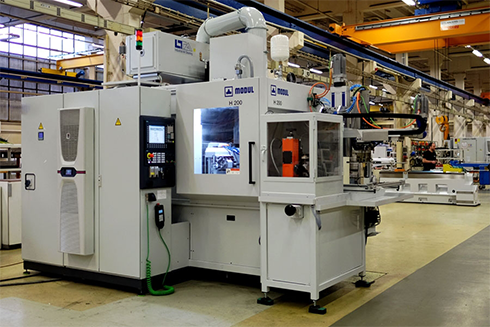

H80-H200
Der Durchmesser der bearbeiteten Werkstücke kann bis zu 200 mm und die Modularität bis zu 4,0
Die gleiche Werkzeugmaschine eignet sich sowohl für die Bearbeitung von Plattengerädern als auch für die Bearbeitung von Wellengerädern
Optional trockenes oder nasses Schneiden
Modulare Plattformen für spezifische Anforderungen und Anwendungen
Ausgezeichnete Schütterungsbeständigkeit und thermische Stabilität durch integriertes Kühlkreislaufsystem mit hochwertigem Graueisen-Gehäuse
Die geschlossene Rahmenkonstruktion macht die Werkzeugmaschine klein und extrem steif
Elektronisch angetriebener Heckhalter, Fahr und Spannkraft durch CNC gesteuert

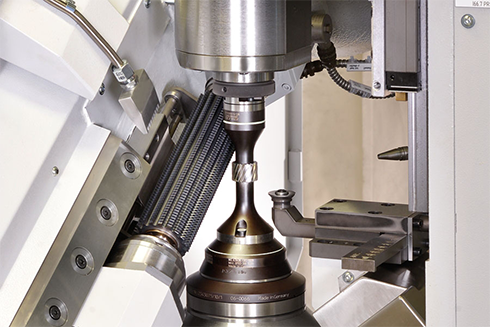

Rollenkopf und Arbeitstisch mit direktem Antrieb
Der Arbeitsbereich ist vollständig geschlossen und fördert den Umweltschutz
Multifunktions-Roboter für Platten- und Wellenteile
Ausgestattet mit Siemens SINUMERIKONE Steuersystem
Maximaler Werkstückdurchmesser, abhängig von der Maschinengröße | Millimeter | 80 - 200 |
Nenndruckwinkel | Millimeter | 5 |
Radialvorschub (X-Achse), abhängig von der Maschinengröße | Millimeter | 10 - 150 |
Axialvorschub (Z-Achse) | Millimeter | 100 - 450 |
Tangentialvorschub (Y-Achse) | Millimeter | 200 |
Leistung der Wälzfräserhauptspindel | Kilowatt | 15 |
Drehzahl der Wälzfräserhauptspindel (B-Achse), Standard/Option | Drehung/Minute | 250 - 3500 / 250 - 5000 |
Schwenkwinkel des Wälzfräserkopfes (A-Achse) | Grad | +/- 45 |
Maximaler Wälzfräserdurchmesser | Millimeter | 100 |
Maximale Länge des Schaftwälzfräsers, Schnitt-/Gesamtlänge | Millimeter | 225 / 285 |
Maximale Gesamtlänge des Bohrungswälzfräsers | Millimeter | 180 |
Drehzahl des Arbeitstisches (C-Achse) | Drehung/Minute | 10 - 1000 |
Maschinensteuerung | Der Siemens 840Dsl | |
CNC-Achsen der Grundmaschine | 6 | |
Gesamtgewicht der Grundmaschine | Kilogramm | ca. 7500 |
Abmessungen der Grundmaschine [L x B x H] | Millimeter | ca. 3600 × 2600 × 2850 |
