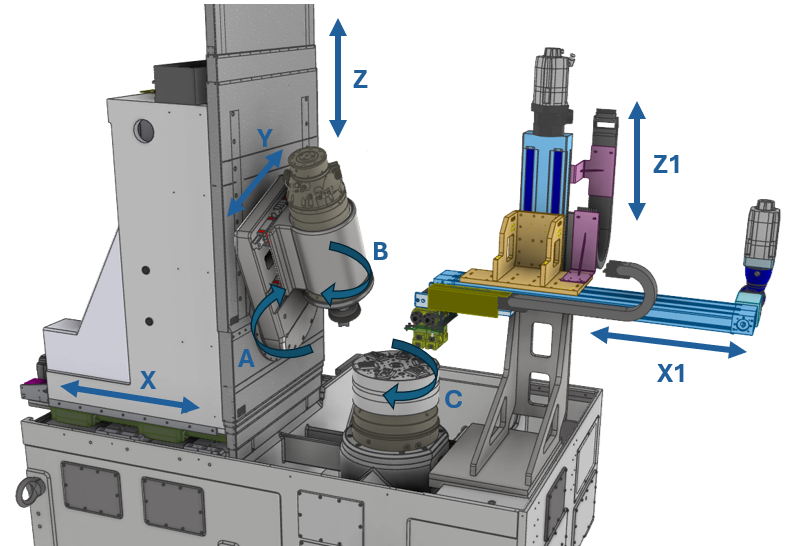

CS260
Vollautomatischer Werkstücktransport mittels Portal-Lader.
Hochsteife Maschinenkonstruktion für höchste Präzision.
Vollständige Kontrolle aller Achsen während des Bearbeitungsprozesses.
Kompakte Bauweise mit guter Zugänglichkeit.
Standardisierte Spindelaufnahmen für hohe Flexibilität.
Entwicklung hochspezialisierter Maschinen.
Vollautomatischer Werkstücktransport mittels Portal-Lader.
Hochsteife Maschinenkonstruktion für höchste Präzision.
Vollständige Kontrolle aller Achsen während des Bearbeitungsprozesses.
Kompakte Bauweise mit guter Zugänglichkeit.
Standardisierte Spindelaufnahmen für hohe Flexibilität.
Ausgestattet mit Spannvorrichtungen und Werkzeugen.
A11 für Spannvorrichtungen, HSK100 für Werkzeuge.
Steuerungssystem Siemens SINUMERIK ONE.
| Bezeichnung | Einheit | Wert | |
Werkstück | Maximaler Modul | 5 | mm |
Maximaler Bearbeitungsinnendurchmesser | 350 | mm | |
Maximaler Bearbeitungsaußendurchmesser | 240 | mm | |
Arbeitsbereich | Radialhub (Mittelabstand) | 0 ... 240 = 240 | mm |
Axialhub | 200 ... 800 = 600 | mm | |
Werkzeugspindel | Werkzeugdrehzahl (Nenn-/Maximal) | 1600 (10 000) | rpm |
Leistung bei 40 % / 100 % Tastgrad | 59 / 44 | kW | |
Drehmoment bei 40 % / 100 % Last | 334 / 264 | Nm | |
Drehwinkel | +/- 25 | ° | |
Tangentialhub | 150 | mm | |
Werkzeugschnittstelle, Standard | HSK-A100 | ||
Maximaler Werkzeugdurchmesser | approx. 225 | mm | |
Werkstücktisch | Drehzahl – Nenn (Maximal) | 1150 (5000) | rpm |
Nennleistung | 38.5 | kW | |
Drehmoment – Nennwert (Maximal) | 320 (535) | Nm | |
Schnittstelle | Spindle Nose | ISO-702-1 | |
DIN 55026 | A11 | ||
Maximale Gesamtbelastung des Tisches | 20 | kN | |
Hinweis zur maximalen Werkstückgewicht: siehe Beschreibung des Portal-Laders. | |||
Achsen-Geschwindigkeiten | Radialgeschwindigkeit (X-Achse) | 10 000 | mm/min |
Tangentialgeschwindigkeit (Y-Achse) | 2500 | mm/min | |
Axialgeschwindigkeit (Z-Achse) | 7000 | mm/min |
Sie könnten auch an diesen Produkten interessiert sein
H600-H800
Die Baureihen H 600 – H 800 zeichnen sich durch hervorragende Stabilität und Steifigkeit aus. Diese Maschinenreihe verfügt über die Fähigkeit zur Durchführung aller Arten von Wälzfräsverfahren (axial, radial, tangential und diagonal) und kann Stirnräder, Schrägverzahnungen sowie andere Zahnradtypen bearbeiten.
Maximaler Modul (mm)：12 (18)
Maximaler Werkstückdurchmesser (mm)：600-800

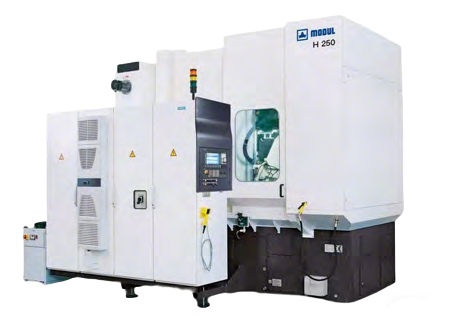

H250-H400
